Описание конструкции: вооружение

Уже отмечалось, насколько неудачным оказался выбор калибра главной артиллерии линкоров типа "Кинг Джордж V". Отчасти он был обусловлен договорными ограничениями - желанием Великобритании придерживаться правил до истечения срока договора до 1 апреля 1937 г., но при этом начать постройку двух первых линкоров до начала того же года. Существовала и другая, более важная причина. В бывшей "орудийной мастерской мира" наблюдалась серьезная нехватка опытных специалистов и конструкторов в области вооружения, обусловленная "кораблестроительными каникулами", последовавшими за вводом в строй "Нельсона" и "Роднея" в 1927 году. 406-мм орудие этих линкоров оказалось неудачным и бесперспективным, поскольку "проволочная" конструкция к тому времени стала явно ретроградной. Британия осталась без готового современного орудия для линейных кораблей. Разработка новых пушек очень крупного калибра, представляла собой значительную проблему, для решения которой не хватало людей и денег.

Дебаты вокруг выбора калибра орудий линкоров были очень жаркими. Особенно горячо отстаивал позицию непримиримых противников 14-дюймовок Уинстон Черчилль, в то время член парламента. В специальном открытом письме от 1 августа 1936 года он писал, адресуясь к лордам Адмиралтейства:

"Если бы я был на вашем месте, то ничто не заставило бы меня поддаться на принятие 14-дюймовок. Адмиралтейство попадет в глупое положение, если вляпается в постройку пары кораблей с 14-дюймовыми пушками, в то время как и Япония, и США через несколько месяцев примутся за 16-дюймовые. Я бы подумал о возможности отложить [закладку] и наверстать упущенные полгода во время постройки. Чудовищная идея - строить британские линкоры стоимостью по 7 миллионов фунтов, которые не являлись бы сильнейшими в мире! Как говорил старина Фишер: "Британский флот всегда путешествует первым классом".

Мнение бывшего первого лорда Адмиралтейства и будущего премьера, также как мнение других влиятельных в британском флоте персон своей роли не сыграло, и весьма спорное решение было принято. Все же сами орудия явились шагом вперед по сравнению с 15- и 16-дюймовыми пушками производства 1910-1920 гг. Англичане наконец отказались от традиционной проволочной конструкции, перейдя к современной технологии с цельным стволом, изготовленным методом центробежной отливки, в который вставлялся тонкий лейнер. Это позволило получить более легкое орудие с меньшим прогибом ствола, от которого страдали "проволочные" пушки.

Иногда проскальзывают утверждения, что 356-мм орудие Мк VII для "Кинг Джордж V" является развитием пушки Мк I того же калибра, устанавливавшейся на строившемся для чилийского флота линкоре "Альмиранте Латорре", входившем в состав британского флота в годы первой мировой войны под названием "Канада". Видимо, они основываются на близости баллистических характеристик обоих орудий, хотя по конструкции эти две пушки не имеют ничего общего. В частности, вес ствола орудия Мк I составлял 85 т, тогда как ствол нового орудия весил 77,3 т.

Британцы не изменили наметившейся с конца первой мировой войны тенденции к тяжелым снарядам при относительно низкой начальной скорости. 722-кг 356-мм снаряд имел баллистический фактор (отношение массы к квадрату калибра в дециметрах) около 57, почти столько же, сколько 15-дюймовый снаряд (61) и больше, чем 16-дюймовый "нельсонов" (55). Низкая начальная скорость позволила достичь хорошей продолжительности службы ствола, которая составляла 340 выстрелов с полным боевым зарядом.

Следует сказать несколько слов о самих снарядах, являвшихся, пожалуй, наиболее удачным элементом главного вооружения. После явно неполного успеха своих снарядов в битве при Цусиме и недостаточной эффективности их в Ютландском бою британцы к концу 1-й мировой войны разработали отличные бронебойные снаряды. 14-дюймовый снаряд содержал около 2,5% ВВ, в качестве которого использовался "шеллит" - смесь 2/3 пикриновой кислоты (тринитрофенола) и 1/3 менее способного к детонации динитрофенола. Некогда опасный "лиддит" теперь не детонировал в стволе вследствие правильного подбора состава смеси и конструкции полости снаряда. На "макаровский" бронебойный наконечник надевался дополнительный тонкий баллистический колпачок, имевший очень острую форму с радиусом кривизны от 6 до 12 калибров снаряда. Продуманной являлась и конструкция взрывателя, помещенного в специальную втулку, несколько удаленную от донной части, что увеличивало шанс сохранения его работоспособности при косых ударах о преграду. В общем, британский бронебойный снаряд вполне оправдал возлагавшиеся на него надежды, обеспечив приемлемый процент детонации при попадании и достаточную пробиваемость, в особенности гомогенной брони. Правда, американские специалисты считают, что их снаряды с еще большим баллистическим фактором и меньшим зарядом обеспечивали более высокую пробиваемость очень толстой брони, но итоги боев с отлично бронированными немецкими линкорами показывают, что англичанам удавалось быстро выводить из строя их артиллерию с пробитием плит башен и барбетов, примерно равных по толщине калибру снаряда. Англичане настолько доверяли своему бронебойному снаряду, что на протяжении большей части войны боекомплект линкоров типа "Кинг Джордж V" состоял полностью из снарядов этого типа. Только в конце действий на Тихом океане на борт бралось некоторое количество специальных фугасных снарядов для обстрела берега.

Возвращаясь к конструкции орудия, интересно отметить, что выигрыш в весе ствола был сведен на нет желанием сделать минимальные амбразуры. Цапфы расположили настолько близко к затвору, что на казенную часть пришлось навесить дополнительный груз-противовес весом 11,5 т. Такой способ центровки назывался "эльсвикским" и для крупных орудий применялся редко. Так, на 381-мм установках применялась балансировка орудия при расположении цапф в естественном центре тяжести ствола. Противовесы утяжелили корабль на 115 т абсолютно бесполезного веса, к тому же высоко расположенного. Правда, в результате удалось создать низкие башни с большим углом возвышения и лобовой плитой относительно малой площади. Вышеупомянутая 381-мм башня британских линкоров времен первой войны с естественной балансировкой ствола, имевшая примерно те же геометрические размеры, что и двухорудийная башня "Кинг Джордж V", могла обеспечить угол возвышения не более 20 градусов, против 40 у новой установки.

Десять орудий главного калибра располагались в двух четырехорудийных башнях Мк-III ("А и "Y") и одной двухорудийной Мк-II (башня "В"). Выбор четырехорудийной установки был связан прежде всего с неудовлетворительными результатами, полученными в ходе эксплуатации трехорудийных башен "нельсонов". Англичане всегда предпочитали установки с четным числом стволов, поскольку это значительно упрощало синхронизацию подачи боезапаса. Как мы уже отмечали, двухорудийная возвышенная башня явилась как бы "побочным продуктом", не предусмотренным первоначальным проектом. Ее конструкция почти полностью повторяла конструкцию четырехорудийной, естественно, за исключением числа стволов и размеров самой башни.

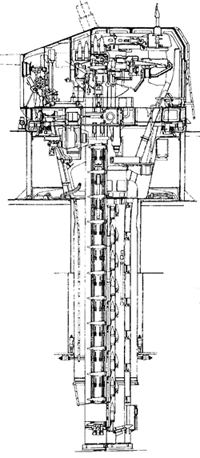

Четырехорудийная башня Mk-III

Орудия в башнях, устанавливались в отдельных люльках и могли наводиться и стрелять независимо друг от друга. Угол возвышения достигал 40°, а снижения -3°. Горизонтальные углы обстрела для башен "В" и "Y" составляли 270°, для носовой башни "А" 286°. Это соответствовало следующей диаграмме обстрела: от 0° (прямо по носу) до 45° - 6 орудий, от 45° до 135° - все 10, от 135° до 143° - 8, и от 143° до 180° (прямо на корму) - 4. Такое распределение можно считать вполне удовлетворительным, хотя на предельных углах в нос и корму надстройки по-прежнему попадали в зону действия дульных газов, и кроме крайних случаев эти углы не рекомендовались. Горизонтальная и вертикальная наводка осуществлялась гидравлическими приводами со скоростью соответственно 2 и 8 град./сек. Более высокая скорость вертикальной наводки обуславливалась не только меньшей массой (перемещались только орудий, а не вся башня), но и тем, что заряжание осуществлялось при фиксированном угле возвышения. Такое техническое решение было как бы шагом назад по отношению к установкам времен первой войны, которые могли заряжаться при различных углах, однако инженеры пошли на него сознательно, мотивируя свой выбор тем, что конструкция башни значительно упрощается, а падение скорострельности из-за необходимости приводить ствол на угол заряжания (5 градусов), а затем возвращать на нужный угол возвышения легко компенсируется повышением мощности и надежности приводов. Такое обоснование можно признать только отчасти, в особенности если вспомнить, что одним из "козырей" 14-дюймовки должна была стать ее высокая скорострельность. В действительности надежное решение конструкции качающегося зарядника в случае установок новых линкоров было бы почти невозможным, поскольку на них хранилища зарядов располага лись над снарядными погребами. В результате заряды в заряднике оказывались над снарядом, и при переменном угле заряжания в некоторых случаях требовалось бы перемещение зарядника в двух противоположных направлениях с разной скоростью, что при больших массах частей находилось вне технических возможностей того времени. В результате даже проектная техническая скорострельность нового орудия оказалась весьма скромной (полный цикл от открытия затвора до выстрела - 30 сек.), а уже в ходе создания установки предполагалось, что она будет способна давать 1 залп в 40 секунд, т.е. 1,5 залпа в минуту. Такую же скорострельность развивали практически все 16-дюймовые орудия, как более старые, так и новые, так что и в плотности огня "Кинг Джордж V" не был в выигрыше, уступая своим возможным противникам в весе снарядов, выпускаемых за минуту.

Несмотря на относительно легкие орудия, башни вышли очень тяжелыми: 4-орудийная весила 1582 тонны, а 2-орудийная - 915 т, и это без учета веса самих орудий. Проектные значения были превышены примерно на 55-60 т для каждой из башен. Отчасти вес приходился на солидное бронирование, но немалая его доля приходилась на многочисленные механические устройства взаимной блокировки, предназначенные главным образом для того, чтобы придать башне максимальную пламянепроницаемость. Память о Ютланде преследовала англичан в течение двух десятков лет, хотя опасность неконтролируемого пожара в заметной мере можно было бы ликвидировать за счет принятия более безопасных порохов. Но англичане остались верны легко воспламеняющемуся и интенсивно горящему кордиту, уповав на средства, обеспечивающие пламянепроницаемость. Несмотря на заряжание при постоянном угле возвышения, механика башен типа "Кинг Джордж V" оказалась намного сложнее, чем у 381-мм установок Мк I, которые в британской литературе считаются "венцом развития" орудийных башен. Система в целом оказалась ненадежной и приводила к частому отказу. Уже на первых практических стрельбах на головном линкоре "Кинг Джордж V" выяснилось, что даже незначительные деформации, вызываемые собственными залпами, приводят к расхождению контактов или заклиниванию перемещающихся частей механизмов блокировки. Все это вызывало постоянные пропуски и задержки при стрельбе, для ликвидации которых потребовались значительные усилия. На обоих первых кораблях серии ("Кинг Джордж V" и "Принс оф Уэлс") недостатки номинально были устранены к моменту включения в боевой состав флота, но на деле заводские специалисты еще несколько месяцев плавали на линкорах, устраняя дефекты. На "Принс оф Уэлс" им пришлось это делать прямо в разгар боя. Но даже после этого пропуски в стрельбе наблюдались практически при всяком случае использовании главного калибра. Даже в 1943 году "Дьюк оф Йорк" в бою с "Шарнхорстом" выпустил только 68% от положенного числа снарядов в залпах - еще меньший показатель, чем у только что вошедшего в строй "Принс оф Уэлс" в 1941 г.

Английские специалисты склонны объяснять все неполадки в артиллерийских установках "детскими болезнями", с чем согласиться трудно. Во-первых, "корь" растянулась на 3 года, а во-вторых, совершенно прав эксперт и военный писатель кэптен Гренфелл, писавший по поводу боя с "Бисмарком": "...ссылки на "болезни роста" очень опасны, поскольку они маскируют тот несомненный факт, что новый корабль, если он вообще готов сражаться, должен иметь возможность сразу вступить в бой и действовать всем своим оружием..."

Опрометчивое требование возможности стрельбы прямо по носу на нулевом угле возвышения привело к сильной заливаемости передней башни. Уплотнения орудийных портов оказались неудовлетворительными, и в бое с "Бисмарком" прислуге перегрузочного отделения (в которое стекала вода из башни) приходилось работать по колено в воде. Впоследствии система уплотнения была улучшена, хотя башни продолжали оставаться "мокрыми".

Решение поместить снарядные погреба под зарядными обосновывалось изменением "направления главной опасности". Ближе к второй мировой войне стало очевидным, что сила подводного взрыва мины или торпеды, несмотря на наличие ПТЗ, может с гораздо большей вероятностью вызвать детонацию боеприпасов, чем снаряды противника, от которых по крайней мере можно было обеспечить более надежную защиту при помощи брони. Поскольку снаряды имели меньшую склонность к детонации, чем заряды, их разместили ближе к бортам и днищу, переместив зарядные погреба в центр броневой цитадели. Такое решение применялась на ряде крупных кораблей различных наций, но в силу отсутствия практического опыта в виде боевых повреждений трудно сказать, насколько он был лучше традиционного, при котором зарядные погреба размещались на 1 палубу ниже снарядных, что по крайней мере обеспечивало естественный порядок размещения элементов выстрела в подачном устройстве.

Снаряды в погребе перемещались из стационарного хранилища в специальную кольцевую структуру, находившуюся в нижней части трубы барбета, в которой помещалось по 4 снаряда на каждое орудие (т.е. всего 16 в четырехорудийной башне). Из этого кольцевого хранилища снаряды загружали уже непосредственно в блок подачи, перемещавшийся вертикально вверх до самого орудия. Разделив процесс подачи на 2 этапа, удалось избежать прямой зависимости от скорости загрузки блока подачи, поскольку в нижнем рабочем отделении всегда имелось несколько резервных снарядов в кольцевом промежуточном хранилище. Однако неудачное техническое решение приводило к заклиниванию тяжелых снарядов при их перемещении в это хранилище, в особенности при больших ускорениях (например, при резком повороте). Именно так вышла из строя башня на "Принс оф Уэлс" в бою с "Бисмарком", причем вновь наводиться она смогла только спустя несколько часов.

Интересное решение было применено в подъемном механизме зарядного устройства. Он состоял из двух независимых, но взаимодействующих частей: камеры для снаряда и двух камер для 4 частей заряда (обычно подъемник для снарядов и зарядов либо делался единым, либо применялись полностью независимые устройства. Для синхронизации движения обоих камер применялась лебедка с барабанами различного диаметра, подобранными таким образом, что при подъеме снарядов и зарядов из хранилищ, расположенных на разных палубах, они "догоняли" друг друга непосредственно у казенной части орудия. Напротив, при спуске на примерно 7 м камера для зарядов опускалась на 2,4 м ниже снарядной, причем обе камеры останавливались одновременно.

Управление огнем главного калибра вполне соответствовало весьма высоким требованиям конца 30-х годов. Британская система центральной наводки, последовательно развивавшаяся в течение 30 лет, достигла на "Кинг Джордж V" очень хорошего уровня, в особенности аналоговые вычислительные устройства. Во всех трех артиллерийских боях системы управления огнем линкоров этого типа хорошо удерживали цель, добиваясь на дистанциях около 6-8 миль 5-7% попаданий.

356-мм орудия могли управляться из трех основных пунктов, двух главных и одного вспомогательного. Главными являлись два КДП, а вспомогательным - пункт, оборудованный в возвышенной башне "В", в которой устанавливался сдвоенный 9-метровый дальномер. Основная башенка управления огнем ГК нахо- дилась в носу, а бронированный запасной пункт управления - в корме. В обоих директорах двух первых кораблей размещались 15-футовые (4,57-м) дальномеры, а на остальных трех линкорах в передних директорах устанавливались 22-футовые (6,7-м) дальномеры. Кроме того, в каждой башне имелись развитые средства автономного управления стрельбой. Они включали пост местного наведения (LDS - local director sight) состоящий из бинокулярного прицела и сервопривода, а также аналоговую ЭВМ, аналогичную установленным в ЦАП, но несколько упрощенного устройства. Пост располагался между левой парой орудий (в 4-орудийных башнях), а вычислительное устройство - в так называемой "камере тишины", звукоизолированном помещении, располагавшемся в барбете под левым внутренним орудием. Дистанцию определяли с помощью дальномеров, расположенных в задней части башен. В четырехорудийных башнях "А" и "Y" размещались 12,5-метровые дальномеры, в возвышенной башне "В" - сдвоенный 9-метровый. В общем местное управление огнем оценивалось весьма высоко, хотя в автономном режиме оно было лишено данных от радиолокационных станций. Впрочем, дистанция стрельбы при местном управлении не превышала 6-8 миль ввиду относительно небольшого возвышения постов над уровнем воды.

Бурно развивавшаяся в начале 40-х годов радиолокационная аппаратура немедленно занимала свое место на КДП "кингов", заменяя оптические визиры и дальномеры в качестве основного средства определения исходных параметров для стрельбы. Эволюция РЛС в составе вооружения описана ниже. Однако даже при высокой насыщенности радиолокационными средствами английские артиллеристы даже в конце 1943 г. (в бою с "Шарнхорстом") предпочитали вести стрельбу при традиционных методах наблюдения за целью и всплесками. Радиолокаторы использовались главным образом как средства обнаружения и сопровождения целей, а полностью стрельба по их данным велась только в условиях плохой видимости.

Выбор 133-мм калибра для вспомогательной батареи являлся результатом едва ли менее серьезного изучения, чем выбор ГК. С самого начала предполагалось, что вспомогательные пушки должны быть универсальными. Здесь британцы шли на шаг впереди своих будущих противников - немцев и итальянцев. Наличие на корабле, создаваемом в условиях столь жестких ограничений по водоизмещению, двух отдельных калибров, противоминного и зенитного, было бы непростительной ошибкой.

В 30-х годах калибр приемлемых универсальных орудий с точки зрения специалистов Адмиралтейства лежал в весьма узком диапазоне. С одной стороны, 152-мм установки "Нельсона" и "Роднея" (вес снаряда 45,4 кг), теоретически обладавшие возможностью вести огонь по воздушным целям, показали себя слишком тяжелыми и малоскорострельными, и этот путь был отвергнут. С другой стороны, удачное 114-мм орудие, установленное на модернизированных линкорах типа "Куин Элизабет" и линейном крейсере "Ринаун", представлялось слишком слабым для действия по эсминцам и крейсерам противника (вес снаряда около 25 кг). Оставался диапазон калибров от 5 до 5,5 дюймов, из которого была выбрана "золотая середина" - 5,25 дюйма, или 133 мм. Британцы разработали самые крупные из универсальных орудий, ожидая, что они смогут стрелять достаточно быстро для эффективного действия по самолетам, обладая при том сильным останавливающим действием по отношению к легким кораблям. Ожидания однако оправдались лишь в незначительной степени. Теоретически 133-мм полуавтоматические пушки могли давать 12 выстрелов в минуту, однако в ходе разработки указывался уже цикл стрельбы в 6 секунд (10 выстр./мин), а на практике удалось достичь скорострельности в 7-8 выстрелов в минуту. Причиной являлось использование раздельных снаряда и заряда. Последний, хотя он и заключался в металлическую гильзу, требовал отдельной операции досылания. Кроме того, вес самого снаряда (36,5 кг) был слишком велик для того, чтобы подающий персонал смог поддерживать высокий темп в течение хотя бы нескольких минут. Необходимость нескольких ручных операций (вкладывание снаряда в ствол, его досылание, вкладывание заряда) сводила на нет применение полуавтоматики в остальных элементах цикла стрельбы.

Само расположение универсальной артиллерии можно признать весьма удачным и рациональным. Установки, расположенные в два яруса, имели хорошие углы обстрела практически во всех направлениях и позволяли сосредотачивать или разделять огонь как по морским, так и по надводным целям. Угол возвышения равнялся 70°, снижения - 9°. Максимальная дальность составляла 115 каб. - достаточно для боя с любыми легкими кораблями и даже с линкорами. На практике англичане пытались применить 133-мм пушки во всех трех боях с германскими линкорами (с разным, но всегда весьма небольшим успехом, что обуславливалось размером и бронированием противника). По менее крупным надводным кораблям их опробовать так и не удалось, но судя по действиям вооруженных теми же пушками крейсеров ПВО, они выглядели бы на средних дистанциях вполне убедительно.

Для целей ПВО 133-мм орудия оказались менее пригодными. Большая досягаемость по высоте (почти 15 км) позволяла развивать эффективный огонь по высоколетящим целям. Сбить самолет удавалось крайне редко, но многие из них получали более или менее серьезные повреждения. Даже в ходе крайне неудачного боя "Принс оф Уэлс" с японской авиацией свыше половины атаковавших с высоты "Неллов" и "Бетти" имели осколочные попадания, но все они вернулись на базы, расположенные на большом расстоянии, что свидетельствует о незначительности повреждений. Зенитный снаряд имел механический дистанционный взрыватель (часовой механизм), достаточно надежный, но уже неэффективный по скоростным самолетам. Автоматический прибор установки дистанции располагался рядом с орудием и позволял быстро вводить скорректированные данные, но всегда с запозданием на один залп. Ни до войны, ни в ее ходе англичанам не удалось создать ничего подобного американскому радиолокационному взрывателю - единственному средству, позволявшему вести неприцельный по дальности, но при этом высокоэффективный огонь по воздушным целям.

Еще хуже обстояло дело при стрельбе по низколетящим самолетам. Большая скорость сближения при небольшой дальности эффективного обнаружения атакующих торпедоносцев делала несущественными достоинства относительно крупнокалиберного орудия (дальность и вес снаряда), подчеркивая его недостатки (низкая скорострельность, большой вес, и, как следствие - малая скорость наведения в обоих плоскостях). Последний бой "Принс оф Уэлс" продемонстрировал это особенно наглядно. При отражении атаки низколетящих торпедоносцев 133-мм орудия могли сделать два-три нацеленных по направлению выстрела, практически без надежды на правильную установку по дистанции. В этом отношении они были не много полезнее любых других пушек среднего калибра, которые вели огонь по воде на постоянном прицеле в километре-двух от корабля, ставя завесу из всплесков и осколков. Ситуация ни в коем случае не исключительная, напротив, чрезвычайно характерная для линкоров всех стран (за исключением может быть США).

Система управления универсальным калибром по проекту состояла из четырех КДП HACS Mk III, расположенных по "схеме прямоугольника": по 2 директора с каждого борта на передней и задней надстройках. Однако уже при вступлении в строй оборудование заметно отличалось от проектного. Недостаток директоров для универсальных орудий, с одной стороны, и справедливое желание улучшить возможности ПВО с другой, привели к отклонениям от проекта. На первых двух единицах ("Кинг Джордж V" и "Принс оф Уэлс") были установлены по 4 директора HACS Mk IV с полной стабилизацией в двух плоскостях. Остальные корабли серии получили директоры HACS Mk V, отличавшиеся от предшествующей марки более просторными помещениями для установки радиолокационной аппаратуры, которая теперь органически входила в состав комплекса. (Директоры Mk IV оказались слишком тесными для размещения электроники). На "Энсон" в ходе модернизации 1944-1945 годов КДП MR V заменили на следующую модель Mk VI, принципиально отличавшуюся от предыдущих, которые являлись последовательным развитием одной и той же схемы. "Энсон" стал единственным большим кораблем ВМС Великобритании, имевшим эту совершенную для своего времени систему.

Основу автоматического зенитного вооружения новых линкоров составили многоствольные "пом-помы". Эти 2-фунтовые (40-мм) пушки восходят к старому орудию Виккерса времен первой мировой войны, автоматика и принцип действия которого почти полностью повторяли пулемет Максима. Несомненным достоинством его являлась довольно высокая скорострельность (практическая 100-115 выстр./мин), в свое время превосходившая скорострельность любого легкого орудия. Еще одним существенным фактором для англичан был огромный запас боеприпасов для этих пушек, оставшийся со времен 1916-1918 годов. Разработанная в 1927 г. многоствольная установка превосходила все зарубежные зенитные средства ближнего действия, и за этим успехом как-то отошел на второй план тот факт, что она не имела перспектив. Коренными недостатками являлась малая начальная скорость. При длине ствола в 40,5 калибров они равнялась всего 701 м/сек - достаточно для борьбы с "этажерками" 20-х годов, но слишком мало для скоростных монопланов конца 30-х и тем более 40-х годов. Из-за низкой начальной скорости дальность составляла всего 4500 м, причем прицельная - вдвое меньше. Вторым фатальным недостатком являлась подача боеприпасов. Удачная по идее (непрерывная лента), она была нелепой по осуществлению: снаряды помещались в ячейки брезентовой ленты, которую на практике постоянно заедало. В этом отношении обойменное питание 40-мм "бофорсов" и 37-мм немецких автоматов оказалось значительно более надежным. Кроме того, сам снаряд, имевший контактный взрыватель, был неудовлетворительным, поскольку требовал прямого попадания. При действии по японским торпедоносцам "пом-помы" просто не успевали развить прицельный огонь до момента сброса торпед.

Сама 8-ствольная установка Мк VI имела большой вес - 16 тонн, что обуславливало наличие механического привода, а, значит, зависимости от источников энергии. Скорость вертикальной и горизонтальной наводки равнялась 25 град./сек - слишком мало для быстро перемещающихся в поле прицеливания пикировщиков. Боезапаса (1800 снарядов на ствол) хватало на 15-20 минут ведения огня, чего при продолжительных операциях в зоне действия авиации противника было недостаточно.

Первоначально предполагалось иметь на линкорах по четыре 8-ствольных установки Мк-VI и столько же 4-ствольных 12,7-мм зенитных пулеметов, однако еще в ходе постройки последние заменили на две дополнительные установки Мк-VI. 48 стволов представлялись проектантам достаточной защитой, однако первые же бои с авиацией показали, что даже такое количество автоматов не дает полной гарантии. Рассматривались различные варианты усиления зенитного вооружения, но выбран был наихудший из них. Англичане отдали предпочтение экстравагантному и совершенно непроверенному средству: зенитным неуправляемым ракетам UP. Пусковые установки представляли собой огромные коробчатые блоки из 20 направляющих, похожие на ПУ противолодочных торпедо-ракет "Асрок", из которых залпами отстреливались невращающиеся (отсюда название UP - Unrelated Projectile) 76-мм ракеты, которые несли 127-мм антенную "воздушную мину". На высоте 300 м мина разрывалась, выпуская 3 парашюта и 120-метровую проволоку, на конце которой находилась небольшая бомба, имевшая возможность свободно скользить по проволоке. Предполагалось, что самолет будет попадать в сеть из проволочных антенн, после чего бомба подтягивалась бы к нему и взрывалась. Излишне говорить, что эта остроумная идея оказалась совершенно непрактичной, как и многие другие полуфантастические "средства ПВО". Невращающиеся ракеты имели слишком нестабильную траекторию, а парашюты были сильно подвержены влиянию ветра. Тем не менее, в 1940 г. головной корабль серии, "Кинг Джордж V", получил 4 блока UP - один на возвышенной носовой башне "В", два на кормовой башне "Y" и еще один вместо расположенного в самой корме "пом-пома", который все равно испытывал сильную тряску на большом ходу. "Принс оф Уэлс" имел на одну установку меньше (на башне "Y" устанавливался только один пакет направляющих). Ни один из линкоров ни разу не применял это сомнительное оружие, весившее несколько десятков тонн и исключительно пожароопасное. (Запасные ракеты хранились в железных ящиках рядом с установками. Практически достоверно, что на линейном крейсере "Худ", также вооруженном этими ракетами, имел место пожар, связанный именно с боезапасом для установки UR, хотя маловероятно, что он стал причиной взрыва корабля.) Сразу после боя с "Бисмарком" ракетные установки с "Принс оф Уэлс" и "Кинг Джордж V" сняли, а на остальных кораблях серии они не монтировались вообще.

После фиаско "проволочной минной сетки" англичане перешли к более разумным путям усиления зенитной мощи своих новейших линкоров. Хорошо зарекомендовавшие себя лицензионные шведские 40-мм автоматы "Бофорс" и швейцарские 20-мм "Эрликон" в одинарных установках не требовали силового привода и могли устанавливаться практически в любом удобном месте большого корабля. (Впоследствии одноствольные "эрликоны" были почти полностью вытеснены спаркой на установке, аналогичной установке для одноствольного "бофорса"). Кроме того, эффективная дальность "бофорсов" вдвое превышала показатели для 2-фунтовок, а "эрликоны" имели вчетверо большую скорострельность при примерно той же досягаемости по высоте. Здесь уместно отметить, что "импортные" автоматы оказались единственным видом зенитного вооружения, способным участвовать в отражении последней атаки японских самолетов на тяжело поврежденный "Принс оф Уэлс" (см. ниже историю службы). Их использование ограничивалось только острым дефицитом самих орудий, поэтому наряду с ними продолжали усиливать ПВО при помощи дополнительных "пом-помов". В ходе войны линкоры типа "Кинг Джордж V" неоднократно проходили мелкие модернизации с установкой дополнительных зенитных стволов. Сводные данные по их зенитному вооружению в различные периоды приведены ниже.

"Кинг Джордж V":

• При вступлении в строй в декабре 1940 г.: 4 8-ствольных "пом-пома" и 4 установки "UP".
• В декабре 1941 г.: Установлены дополнительные "пом-помы" Мк VII на задней башне и Мк VI на возвышенной передней башне, а также 18 20-мм автоматов. Ракетные установки сняты. К концу 1943 г. добавлено еще 20 "эрликонов".
• После модернизации в Ливерпуле в первой половине 1944 г. к июлю произошли следующие изменения: 4-ствольный "пом-пом" Мк VII на задней башне заменен на 8-ствольный Мк VI. Еще два "пом-пома" Мк VI установлены на задней надстройке. Два 4-ствольных 40-мм лицензионных "бофорса" американского производства (Мк II) размещены на той же задней надстройке. Сняты 12 одноствольных "эрликонов"; вместо них появилось 6 двухствольных установок Мк V, так что общее количество 20-мм стволов не изменилось. К концу войны вместо двух одноствольных "эрликонов" было установлено два одноствольных "бофорса" с ручным приводом.

• При вступлении в строй в марте 1941 г.: 4 8-ствольных "пом-пома" и 3 установки "UP", а также одна установка "Бофорс" Мк III на квортердеке.
• В ходе переоборудования в Розайте в июне-июле 1941 г. перед отправкой на Дальний Восток добавлены два 8-ствольных "пом-пома" на задней и возвышенной передней башнях вместо снятых установок "UP".

• При вступлении в строй в ноябре 1941 г.: шесть 8-ствольных "пом-помов" Мк VI и 6 одноствольных "эрликонов". В апреле 1942 г. добавлено еще 8 таких же 20-мм установок.
• При переоборудовании в Розайте в конце 1942 - начале 1943 г. добавлено 14 "эрликонов" (всего стало 28 20-мм автоматов). К середине 1944 г. два одноствольных "эрликона" заменены на двухствольные установки Мк V.
• В ходе модернизации в Ливерпуле с сентября 1944 г. по апрель 1945 г. добавлены две 8-ствольные 40-мм установки Мк VI (на задней надстройке), два 4-ствольных 40-мм лицензионных "бофорса" американского производства (Мк II) (там же), и шесть 4-ствольных "пом-пома" Мк VII (2 на сигнальном мостике, 2 по бокам от возвышенной башни и 2 на квортердеке. Кроме того, дополнительно установлено шесть спаренных "эрликонов" Мк V и 15 одноствольных "эрликонов".
• После войны, в 1946 г. зенитное вооружение уменьшено - сняты все 4 установки "пом-помов" Мк VII и 27 одноствольных "эрликонов". Установлены четыре 47-мм салютные пушки.

• При вступлении в строй в июне 1942 г.: шесть 8-ствольных "пом-помов" Мк VI и 18 одноствольных "эрликонов". В середине 1943 г. добавлено еще 22 одноствольные 20-мм установки.
• В ходе модернизации в Девонпорте с июля 1944 г. по март 1945 г. добавлены две 8-ствольные 40-мм установки Мк VI (на задней надстройке), два 4-ствольных 40-мм лицензионных "бофорса" американского производства (Мк II) (на той же надстройке), четыре 4-ствольных "пом-пома" Мк VII (2 по бокам от возвышенной башни и 2 на квортердеке). Кроме того, дополнительно установлено два спаренных "эрликона" Мк V на спонсонах по обоим сторонам сигнального мостика (впоследствии заменены на две установки "пом-помов" Мк VII) и еще 6 таких же установок, а также 13 дополнительных одноствольных "эрликонов".
• В 1946 г. зенитное вооружение уменьшено на 4 установки "пом-помов" Мк VII и 2 установки "пом-помов" MKVI.

• При вступлении в строй в августе 1942 г.: шесть 8-ствольных "пом-помов" Мк VI и 18 одноствольных "эрликонов". В середине 1943 г. добавлено еще 22 одноствольные 20-мм установки.
• В ходе модернизации в Девонпорте с декабря 1943 г. по май 1944 г. добавлены две 8-ствольные 40-мм установки Мк VI (на задней надстройке) и два 4-ствольных 40-мм лицензионных "бофорса" американского производства (Мк II) (на той же надстройке). Кроме того, дополнительно установлено четыре спаренных "эрликона" Мк V, а число одноствольных "эрликонов" уменьшено до 32.
• При ремонте и модернизации в Дурбане с 29 июня по конец сентября 1945 г дополнительно установлены шесть 4-ствольных "пом-помов" Мк VII и 18 одноствольных "бофорсов" MR 111, а все оставшиеся одноствольные "эрликоны" сняты.
• Уже после войны, при ремонте в Портсмуте с 21 января по 14 марта 1946 года, началось сокращение легкого зенитного вооружения. Все шесть 4-ствольных "пом-помов" были сняты, также как все одноствольные "бофорсы". Дополнительно установлены 4 салютных пушки.
• Наконец в ходе большой послевоенной модернизации и капитального ремонта в Девонпорте с 24 мая 1948 г. по 21 июня следующего, 1949 г., сняты два 4-ствольных американских "бофорса".

Легкое зенитное вооружение также имело свои системы управления, хотя и довольно примитивные. Каждому из 6 многоствольных "пом-помов" соответствовал свой директор Mk IV. Правда, один из них, неудобно расположенный между двумя передними КДП HACS, впоследствии сняли со всех кораблей. В 1944-1945 годах, при установке дополнительных "пом-помов" на задней надстройке, одновременно оборудовались и 2 дополнительных директора. С появлением на линкорах американских четырехствольных "бофорсов" связана установка их систем наведения Мк 51 (также производства США). В общем, в отличие от самих 2-фунтовых зенитных установок, системы их управления соответствовали своему времени, хотя и не были лучшими представителями в своем классе.

Первоначальным проектом предполагалось установить на линейных кораблях также и торпедное вооружение, но оно весьма своевременно исчезло из окончательного варианта, хотя верное решение было обусловлено не ясным пониманием бесполезности торпед на крупных боевых кораблях, а недостатком места и свободной нагрузки в попытке соблюсти 35000-тонный предел.

Значительный урон понесло и авиационное оборудование. В исходном варианте планировалось иметь 4 гидросамолета, но еще в 1938 г. их число было сокращено вдвое. Линкоры оборудовались поперечной катапультой модели "D-IIIH", практически не выступавшей над уровнем палубы и занимавшей немного места. Катапульта была способна разогнать самолет весом до 5,5 т, имеющий размах крыльев до 15 м, до взлетной скорости, достаточной для подавляющего большинства поплавковых самолетов того времени. Штатным самолетом стал "Альбакор" в варианте разведчика (торпеды в составе авиационного боезапаса не предусматривались). Из первоначально планировавшихся 4 самолетов 2 должны были располагаться в ангарах, а еще 2 - непосредственно на катапульте, что было совершенно справедливо сочтено неудобным и неразумным. Следует отметить, что более легкая и менее сложная неподвижная катапульта требовала весьма жесткого соблюдения кораблем определенного курса по отношению к ветру в момент старта палубного самолета.

Реально самолеты несли только первые 3 корабля серии, да и то только в начальные годы службы. С конца 1942 года развитие радиолокации сделало палубную авиацию практически ненужной, в особенности в арктических водах, где в то время в основном действовали новые линкоры. Самолеты и соответствующее оборудование постепенно снимали; окончательно оно было демонтировано с "Кинг Джордж V" в ходе модернизации в Ливерпуле (февраль - июль 1944 г.), а с "Энсон" и "Хау" при переоборудовании в Девонпорте (первый - с июля 1944 г. по март 1945 г., второй - с декабря 1943 г. по май 1944 г.). Освободившееся место использовали для хранения шлюпок и спасательных плотов. Такая "рокировка" в свою очередь освободило пространство на задней надстройке, где ранее размещались практически все шлюпки, для установки зенитных автоматов. Экономия нескольких десятков тонн веса оказалась весьма кстати в связи с постоянным увеличением нагрузки при монтаже нового электронного оборудования и зенитного вооружения.

Линкоры типа "Кинг Джордж V" стали первыми британскими линкорами, на которых с самого начала предусматривалась установка радиолокационного оборудования. Это новшество сыграло заметную роль в боях "Принс оф Уэлс" и "Кинг Джордж V" с "Бисмарком" и, в особенности, в сражении "Дьюк оф Йорк" с "Шарнхорстом".

Хотя в большинстве своем радиолокаторы времен второй мировой войны уже в достаточной степени обладали универсальными свойствами, они разрабатывались каждый для своей цели. Уже первый образец радара для обнаружения самолетов, "Тип 97Y", установленный в августе 1938 г на крейсере "Шеффилд", позволял засекать воздушные цели, летящие на высоте 5 км, с расстояния почти 100 км, управление зенитным огнем практически не позволяло использовать получаемые от него данные для стрельбы. Более мощная версия этого радара под обозначением "Тип 279" вошла в состав вооружения линкоров типа "Кинг Джордж V", служа в качестве средства раннего оповещения о наличии воздушных или крупных морских целей. Значительным шагом вперед явился универсальный радар "Тип 281", впервые установленный на крейсере ПВО "Дидо" в конце 1940 г. Он работал в метровом диапазоне волн и предназначался для приборной стрельбы 133-мм калибром как по морским, так и по воздушным целям, позволяя обнаруживать соединение самолетов на дистанции почти 150 км. Один из приборов этого типа был установлен на "Принс оф Уэлс" в январе 1941 г. Поисковый радиолокатор "Тип 271" мог обнаруживать даже малоразмерные цели: подводная лодка в надводном положении детектировалась на расстоянии 2-3 миль, а выпущенный на 2 м над поверхностью воды перископ - на расстоянии 5-7 кабельтовых. Более совершенные варианты этого главного поискового локатора британских ВМС получили обозначения- "272" и "273". Локатор "Тип 271" был установлен в начале 1941 г. на "Кинг Джордж V" "Дьюк оф Йорк" и "Принс оф Уэлс", а последний перед отплытием на Дальний Восток получил поисковую РЛС "Тип 273" для обнаружения надводных целей и станцию "Тип 285" для управления 133-мм орудиями (при этом локатор "Тип 271" остался на корабле в качестве резервного). К середине 1942 года все 4 оставшихся единицы серии имели поисковые локаторы "Тип 273" и артиллерийские радары "Тип 281" (кроме "Кинг Джордж V", который вместо "281-го" нес "Тип 279").

Для управления огнем главного калибра служили радиолокационные станции типов 284 и 274. Они располагались непосредственно на обоих КДП (главном и кормовом) и имели схожие характеристики. Более ранний радар "Тип 284" отличался меньшей по размерам антенной; его замену на "Тип 274" легко заметить по характерному обтекателю антенны, почему-то напоминавшему англичанам "головку сыра". Эта антенна стабилизировалась в вертикальной плоскости при помощи гироскопа, что позволяло не терять цель при качке и использовать более узкий луч.

Первоначально радары "281" и "279" имели отдельные приемные и передающие антенны и даже отдельные помещения для персонала передатчика и приемника. Надежность систем была довольно низкой, поскольку требовалось обеспечить синхронное вращение обоих антенн, и выход из строя любого элемента приемной или передающей станции означал неработоспособность системы в целом. Только со второй половины 1943 года появились комбинированные приемно-передающие антенны, сразу освободив необходимое место на верхушках мачт (становившееся все более дефицитным) и одно из помещений для оборудования. Соответствующие радары получили обозначение "В" после номера. Новые модификации впервые появились на единицах серии "Кинг Джордж V" в конце 1943 г. и постепенно устанавливались на остальных в течение 1944 года. Приемно-передающие антенны радаров "281" или "279" обычно устанавливались на задней мачте. Параллельно с усовершенствованием устройства антенн увеличивалась мощность радаров; так, "Тип 271" первоначально имел мощность всего 5 кВт, которая затем возросла в 20 раз.

В 1944 году на вооружение поступил новый радиолокатор "Тип 293", работающий на длине волны 10 см. Он также был универсальным и мог обнаруживать цели на дистанции до 25 миль и высотах от 100 м до 6 км. Пиковая мощность 500 кВт обеспечивала четкий сигнал. Радар имел небольшую округлую антенну, также получившую жаргонное название "головка сыра". Обычно она располагалась на топе передней мачты.

На основе "Типа 293" вскоре был разработан новый универсальный 10-см локатор "Тип 277", имевший принципиально новую антенну непрерывного сканирования. Он мог обнаруживать как надводные, так и воздушные цели, и достаточно точно определять высоту полета. В середине 1944 года все 4 линкора типа

"Кинг Джордж V" имели радары "293" и "277" в дополнение к "281В" (опять-таки, кроме самого "Кинг Джордж V", который продолжал нести "Тип 279В").

Многочисленные перестановки и изменения антенн радарного оборудования неоднократно меняли внешний вид кораблей в ходе службы. Из общих закономерностей можно отметить, что с 1943 г. РЛС обнаружения воздушных целей устанавливалась на задней мачте, а на обоих директорах ГК размещались РЛС управления огнем.

Радиолокационное управление имела и зенитная артиллерия. С конца 1941 года линкоры оборудовались также специализированными локаторами для управления зенитным огнем, как 133-мм универсальных орудий, так и автоматов. В частности, на каждом из четырех директоров для 8-ствольных "пом-помов" размещались РЛС управления огнем "Тип 282". Однако это совершенное оборудование мало помогло линкору в бою с японскими торпедоносцами. Автоматическое управление зенитным огнем применить не удалось, а 3 сбитых самолета на два сильных в зенитном отношении корабля свидетельствовали о совершенно неудовлетворительном состоянии дел.

После потери "Принс оф Узле" на "Дьюк оф Йорк" установили прибор для автоматической постановки противосамолетной завесы "ABU Mk-l" с использованием всех крупных орудий, включая главный калибр. Дистанционные взрыватели снарядов устанавливались на предварительно определенное расстояние. Когда по данным радиолокатора самолеты достигали этого "оборонительного рубежа", автоматически производился единственный залп. Обычно установка производилась на расстояние около 1400 м, однако система позволяла использовать любую дистанцию от нулевой до примерно 5,5 км при времени полета снарядов от 0 до 6 секунд.

Важным элементом электронного оборудования являлись опознаватели типа "свой-чужой" (IFF - Identificator Friend-Foe). Опыт боев американского флота в районе Гуадалканала в ноябре 1942 г. показал, что в случае сложной обстановки прокладка на экране локатора не обеспечивает надежной идентификации целей. В известной схватке с японским линейным крейсером "Кирисима" линкор "Саут Дакота" был внезапно обстрелян и поврежден, а второй американский линкор "Вашингтон" смог опознать противника только после того, как тот открыл огонь по "Саут Дакоте". После этого боя было решено оборудовать корабли союзников специальным устройством, антенна которого наводилась вместе с основным поисковым радаром. При контакте со "своим" кораблем на приемнике возникал второй сигнал в дополнение к основному, испускаемому собственным устройством IFF. На экране основного радара такой сигнал имел вид двойной отметки в отличие от одинарной отметки от корабля противника. Установка опознавателей "свой-чужой" на все линкоры началась с начала 1943 г. и продолжалась в течение всего года. Совместно с локаторами типов "279" и "281" использовались IFF типов "240" и "243". На артиллерийские локаторы опознаватели не устанавливались, поскольку считалось, что если дело дошло до открытия огня, то необходима твердая уверенность в том, что перед вами именно противник.

В числе прочего электронного оборудования линкоров типа "Кинг Джордж V" следует отметить радиопеленгаторы. Хотя этот вид устройств не получил в британском флоте такого значительного развития, как в немецком, линейные корабли оборудовались полным набором пеленгаторных устройств, перекрывавшим весь диапазон от километровых до метровых волн. В конце войны немцы перешли на передачи сообщений очень высоких частотах, в связи с чем на линкорах стали устанавливать соответствующие пеленгаторы. С конца 1942 года появился также пеленгатор, засекающий излучение радиолокаторов противника, однако на кораблях его стали устанавливать только в конце следующего года. (Немцы начали использовать аналогичные детекторы на полтора года раньше.)
