Проект 675

В ОКБ В.Н. Челомея на базе комплекса П-5, предназначенного для стрельбы по береговым целям, был разработан противокорабельный комплекс П-6. Работы по созданию противокорабельного оружия с системой конечного самонаведения начались в нашей стране еще в 1948 году, однако дальность стрельбы первых ПКР не превышала нескольких десятков километров. В то же время основные надводные цели — авианосцы ВМС США — имели глубину всепогодной и всесуточной противовоздушной (противоракетной) обороны порядка 150—200 км. С появлением в начале 60-х годов на вооружении новых истребителей-перехватчиков F-4 «Фантом», оснащенных всеракурсными ракетами класса воздух—воздух AIM-7 «Спэрроу», а также палубных самолетов ДРЛО Е-2А «Хоукай», глубина обороны должна была возрасти до 250—300 км. В качестве ответной меры это требовало и создания противокорабельных ракет нового поколения, имеющих большую (порядка нескольких сотен километров) дальность.

Исследовательские работы по формированию облика противокорабельных ракет большой дальности начались в подмосковном Реутово под руководством В.Н. Челомея еще в 1956 году. Крылатая ракета, входящая в состав комплекса, должна была иметь максимальную дальность стрельбы более 300 км, что обеспечивало возможность поражения авианосных ударных групп и соединений противника без входа в зону его противолодочной и противокорабельной обороны. ПКР должна была комплектоваться системой управления, обеспечивающей поражение надводных целей практически всех классов, ядерной и осколочно-фугасной боевыми частями большой мощности.

Корабельная и ракетная аппаратура системы управления комплексом разрабатывались НИИ-49 (впоследствии переименованном в НПО «Гранит»), возглавляемым Н.А. Чариным. Создание «противоавианосной» системы с использованием подводных лодок было невозможным без обеспечения надежной разведки и целеуказания в океанской зоне. Для решения этой задачи Киевским НИИ радиоэлектроники (ныне НПО «Квант») под руководством главного конструктора И.В. Кудрявцева была создана авиационная разведывательная система «Успех», размещенная на специально разработанных носителях Ту-16РЦ и Ту-95РЦ (ОКБ А.Н. Туполева). На самолетах размещалась авиационная радиолокационная система обнаружения морских целей и передачи сигналов на корабли, где осуществлялась обработка данных и выдавались целеуказания ракетному комплексу.

Таким образом, в нашей стране впервые в мире создавалась разведывательно-ударная система (РУС), включающая средства разведки, ударное оружие и их носители (как морские, так и воздушные).

Корабельная автоматизированная система «Аргумент» решала задачи управления полетом нескольких ракет в залпе, а также наведения ПКР на цели при помощи радиолокационного визира. В случае обнаружения нескольких целей имелась возможность их избирательного поражения путем трансляции на борт подводной лодки с борта ракеты радиолокационного изображения цели и передачи с корабля команд о выборе конкретных целей.

Использование разведывательно-ударного комплекса осуществлялось следующим образом: подводная лодка, находящаяся в заданном районе, после получения боевого распоряжения на применение ракетного оружия, подвсплывала на перископную глубину и устанавливала связь с самолетом разведки и целеуказания, который передавал на борт ПЛАРК радиолокационную информацию о надводных целях. Эта информация отображалась на экранах пульта оператора комплекса целеуказания лодки. Командир корабля анализировал целевую обстановку и назначал цель, по которой было необходимо определить координаты (пеленг и дальность). Затем эти данные вводились в корабельную систему управления ракетным комплексом, осуществлялась оценка досягаемости оружия и ожидаемой вероятности обнаружения цели радиолокационным визиром ракеты.

На основе этой информации принималось окончательное решение на стрельбу. Лодка ложилась на боевой курс, выполняя предстартовую подготовку, после чего всплывала в надводное положение и производила ракетный залп (число ПКР в залпе — не более четырех).

Управление полетом каждой ракеты в залпе относительно плоскости стрельбы осуществлялось одним оператором по отметкам пеленга на радиолокационном индикаторе. В случае отклонения отметки о заданном направлении оператор возвращал ПКР в плоскость стрельбы. При достижении ракетой расчетной дальности (выработанной корабельной системой управления) по команде операторов включались радиолокационные визиры ракет и передатчики радиоканала для трансляции полученной визирами информации. После захвата цели радиолокационным визиром ПКР она, по команде оператора, переводилась в режим самонаведения (первоначально ракета самонаводилась лишь в горизонтальной плоскости, затем осуществлялось ее пологое пикирование и за несколько километров до цели вводился и режим самонаведения в вертикальной плоскости).

Существенным недостатком комплекса П-6 являлся надводный старт. При этом время нахождения ПЛАКР с комплексом П-6 по сравнению с лодками, имеющими на борту комплекс П-5, возросло, т. к. теперь требовалось управление с борта корабля и полетом ракеты вплоть до захвата цели ее ГСН.

Несмотря на этот очевидный недостаток, комплекс П-6 давал советскому флоту ощутимые преимущества в борьбе с крупными надводными кораблями противника. Кроме того, программна активно поддерживалась и лично Н.С. Хрущевым. В результате 17 августа 1956 г. вышло постановление СМ СССР о начале работ по созданию ПЛАРК 675-проекта, оснащенных противокорабельными ракетами П-6, а также стратегическими крылатыми ракетами П-5М, предназначенными для поражения береговых целей.

Проектирование атомохода, предназначенного для борьбы при помощи крылатых ракет с крупными надводными целями, началось в ЦКБ МТ «Рубин» под руководством главного конструктора П.П. Пустынцева. ПЛАРК предназначалась для нанесения ударов ракетами П-6 по боевым кораблям и судам противника при действиях на океанских и морских коммуникациях, а также (при помощи КР П-5М) уничтожения военно-морских баз, портов, промышленных и административных центров противника.

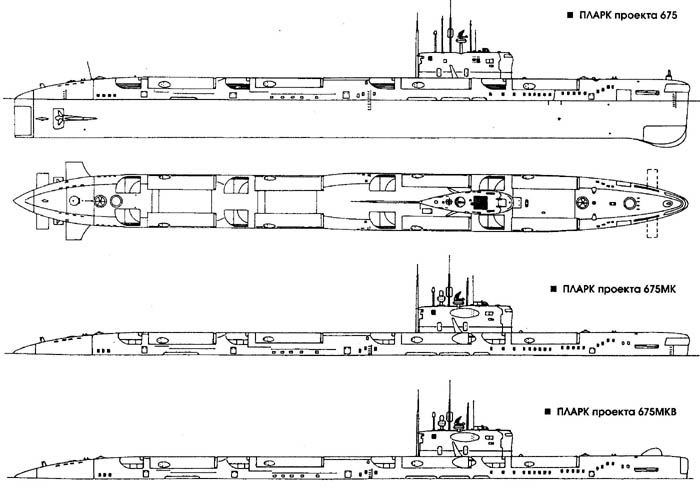

Конструктивно ПЛАРК проекта 675 — двухкорпусная двухвальная подводная лодка с развитыми ограждением боевой рубки и надстройкой. Прочный корпус, на большем протяжении имевший цилиндрическую форму, был выполнен из стали АК-25 толщиной 22-35 мм. Оконечности имели форму усеченных конусов.

Прочный корпус разделялся на 10 отсеков:

• 1 — торпедный,
• 2 — жилой и аккумуляторный (в нем же размещалась и кают-компания),
• 3 — пост управления ракетами,
• 4 — центральный пост,
• 5 — дизель-генераторный,
• 6 — реакторный,
• 7 — турбинный,
• 8 — турбогенераторы, электродвигатели, распределительные щиты,
• 9 — жилой,
• 10 — кормовой торпедный.

Обшивка и набор легкого корпуса были выполнены из стали ЮЗ толщиной 4-16 мм. Поверхность корпуса покрывалась противогидроакустическим покрытием.

Энергетическая установка (39.000 л. с.) включала два реактора ВМ-А (2 х 70 мВт), две паровые турбины и два главных турбозубчатых агрегата 60-Д1. Имелось два дизель-генератора ДГ-400 (дизели М-860) и два электродвигателя подкрадывания ПГ-116 (2 х 900 л. с.).

Антенна управления системы «Аргумент» размещалась в передней части рубки на поворотной мачте. Несущие излучатели крупногабаритной антенны в нерабочем положении заводились в ограждение рубки таким образом, что обтекатель, расположенный с задней стороны антенны, становился передней стенкой рубочного ограждения.

Основное вооружение лодки — восемь крылатых ракет П-6 (4К88) — размещались в контейнерах, поднимающихся в стартовое положение на угол 14°. Стрельба, как и на АПЛ 659-го проекта, была возможна лишь в надводном положении.

Ракета имела длину 10,8 м, максимальный диаметр корпуса — 0,9 м, размах крыла — 2,5 м и стартовую массу — 5300 кг. Она снабжалась маршевым ТРД 4Д48 и стартовыми твердотопливными ракетными двигателями. Диапазон дальностей стрельбы составлял 35—380 км, максимальная скорость полета соответствовала М=1,3. Полет ракеты проходил на высоте 400—7500 м, перед атакой цели ПКР снижалась на высоту 100 м.

На ПЛАРК 675-го проекта впервые в мире была реализована возможность залповой ракетной стрельбы с избирательным поражением кораблей противника, находящихся в составе соединений. Атомоход мог выполнить четырехракетный залп в течение 15 минут, два залпа — за 20— 30 минут с учетом времени, затрачиваемого на всплытие, подготовку к пуску, запуск и полет ракет до цели. Обеспечивалась возможность одновременного обстрела цели 12 ракетами П-6 с различных носителей, что позволяло преодолевать самую плотную ПВО авианосных соединений 60-х годов.

Для приема информации о целях от авиационной системы разведки и целеуказания имелась радиолокационная система «Успех-У» (прием мог осуществляться как в надводном, так и в подводном положении ПЛАРК).

Торпедное вооружение включало четыре носовых ТА калибром 533-мм (максимальная глубина стрельбы - 100 м) и два 400-мм ТА (максимальная глубина стрельбы — 250 м). Суммарный боекомплект — 20 торпед.

Главная энергетическая установка (номинальная мощность - 35.000 л. с,) по сравнению с лодками 627-го, 658-го и 659-го проектов изменению фактически не подверглась.

Подводная лодка была оснащена гидроакустическим комплексом «Арктика-М», комплексом навигационных систем «Сила-Н-675», гирокомпасом «Маяк», астронавигационной системой «Лира-11» и другим оборудованием.

Строительство лодок 675-го проекта велось в Северодвинске и Комсомольске-на-Амуре. Головной северодвинский корабль — К-166 — вошел в состав Северного флота в 1963 г. Этому предшествовали государственные испытания, завершившиеся успешным выполнением четырехракетной залповой стрельбы. В дальнейшем в состав СФ и ТОФ вошли ПЛАРК 675-го проекта К-1, К-7 (с 1968 г. — К-127), К-10, К-22, К-23, К-28 (в дальнейшем — К-428), К-31 (К-431), К-34 (К-134), К-35, К-47, К-48, К-56, К-57 (К-557), К-74, К-86, К-90, К-94, К-104 (К-144), К-108, К-116, К-125, К-128, К-131, К-135, К-172, К-175, К-184 и К-189. Всего ВМФ получил 29 кораблей проекта 675.

Характеристика ПЛАРК проекта 675

Длина наибольшая	115,4 м
Ширина наибольшая	9,3 м
Средняя осадка	7,8 м
Водоизмещение:
нормальное	4500 м3
полное	5760 м3
Полная скорость подводного хода	29 уз.
Рабочая глубина погружения	240 м
Предельная глубина погружения	300 м
Автономность	50 сут.
Экипаж	137 чел.

Лодки 675-го проекта активно использовались на Северном и Тихоокеанском флотах. Они несли боевую службу в Средиземном море и Индийском океане.

В ноябре 1965 г. директивой главкома ВМФ командующему Северного флота была поставлена задача подготовить две атомные подводные лодки для перехода на ТОФ одним из южных маршрутов. Было решено выделить для участия в походе ракетоносец К-166 (командир капитан 2 ранга В.Т. Виноградов), а также торпедную лодку проекта 627А (капитан 2 ранга Л.Н. Столяров). 2 февраля 1966 г. корабли начали движение. Дистанция между кораблями, следовавшими в подводном положении, составляла 60 миль. Иногда они сближались для связи на УКВ или по каналу звукоподводной связи. 20 марта 1966 г., преодолев почти 25 тыс. миль, подводные лодки вошли в бухту Авача на Камчатке. Переход, умело поданный советской официальной пропагандой, получил большой политический резонанс. Все члены экипажей лодок были награждены орденами и медалями, а пяти участникам было присвоено звание Герой Советского Союза.

Лодки проекта 675 были одними из наиболее активно модернизировавшихся кораблей советского флота. Это в значительной степени было обусловлено быстрым совершенствованием их основного противника - авианосцев ВМС США. Ракеты П-6 были модернизированы в вариант П-6М (4К48). С 1959 г. в НИИ 49 под руководством А.П. Цветкова велись работы по созданию станции «Молния», обеспечивающей автономное загоризонтное целеуказание за счет использования явления тропосферного рассеивания СВЧ-радиоволн. В декабре 1969 г. станция «Молния» была принята на вооружение ВМФ для установки на ПЛАРК 675-го проекта, а также на дизельные лодки проекта 651. Гидроакустический комплекс «Арктика-М» на части кораблей был заменен на более совершенный ГАК «Керчь».

Шло совершенствование и ракетного оружия. В середине 60-х годов началась разработка нового универсального (предназначенного для размещения как на подводных лодках, так и на надводных кораблях) комплекса П-500 «Базальт». Новая элементная база и цифровые вычислители позволили (впервые в мире) создать систему распределения целей между ракетами внутри залпа, а также оптимизировать алгоритм выбора главной цели в ордере. На ракете (также впервые) было решено установить систему радиотехнической защиты (РТЗ), разработанную Таганрогским НИИсвязи и обеспечивающую отвод зенитных ракет, а также ракет класса воздух-воздух от КР.

Ракета П-500, оснащенная маршевым ТРД и стартовыми ускорителями, имела массу 4800 кг, длину 11,7 м и диаметр корпуса 0,88 м. Она несла обычную или ядерную часть массой 500 кг, могла развивать скорость, соответствующую М=2,5 и обладала максимальной дальностью стрельбы 500 км. Для облегчения преодоления ближнего рубежа ПРО надводных кораблей она имела частичное бронирование.

В 1975 году ПКР П-500 «Базальт» была принята на вооружение ВМФ. 10 ПЛАРК 675-го проекта в 1960-70-е годы прошли модернизацию по проектам 675МК и 675МУ. Кроме новых ПКР на них была размещена аппаратура системы приема космического целеуказания «Касатка-Б». Водоизмещение лодок возросло на 600 т.

В конце 80-х годов началась модернизация ПЛАРК по проекту 675МКВ. Лодка получила новый ракетный комплекс «Вулкан», обладающий значительно увеличенной дальностью стрельбы, а также современный гидроакустический комплекс «Керчь».

Разработка комплекса П-1000 «Вулкан» была начата в соответствии с правительственным постановлением от 17 мая 1979 г. ПКР имела аналогичный П-500 турбореактивный двигатель, однако за счет использования более мощного стартового ускорителя, а также более современных конструкционных материалов (в частности, титановых сплавов), а также ослабления броневой защиты имела увеличенную до 700 км дальность. Для управления ракетной стрельбой корабль получил комплекс «Аргон-675КВ».

Для обеспечения обороны от воздушного противника ПЛАРК 675-го проекта в ходе модернизации получили переносной зенитный комплекс (ПЗРК) «Стрела-ЗМ». Водоизмещение кораблей возросло на 1000 т. Всего модернизацию по проекту 675МКВ прошло пять кораблей.

Для расширения зон действия советских подводных лодок велся поиск новых маневренных пунктов базирования. С этой целью в 1967 году в экваториальные воды Атлантики была направлена комплексная экспедиция «Прилив» под руководством адмирала Л.А. Владимирского. В ней приняла участие и АПЛ К-128 (капитан 2 ранга П.Ф. Шаров).

В 1970 году в Индийский океан для несения боевой службы была направлена первая советская атомная подводная лодка — К-7 (капитан 2 ранга Г.А. Хватов). Там же эта лодка выполнила ракетные стрельбы по уголковым отражателям (для обеспечения целеуказания был задействован самолет Ту-95РЦ). В 1971 году в течение трех месяцев в Индийском океане несла службу и К-31 (капитан 2 ранга Л.П. Хоменко).

Лодки 675-го проекта использовались не только для слежения за надводными кораблями, но иногда «портили жизнь» и американским атомоходам, несшим боевое дежурство. Так, К-135 в 1967 году в течение 5,5 часов осуществляла непрерывное слежение за ПЛАРБ «Патрик Генри».
